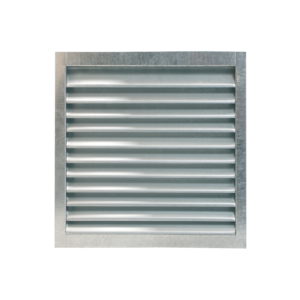

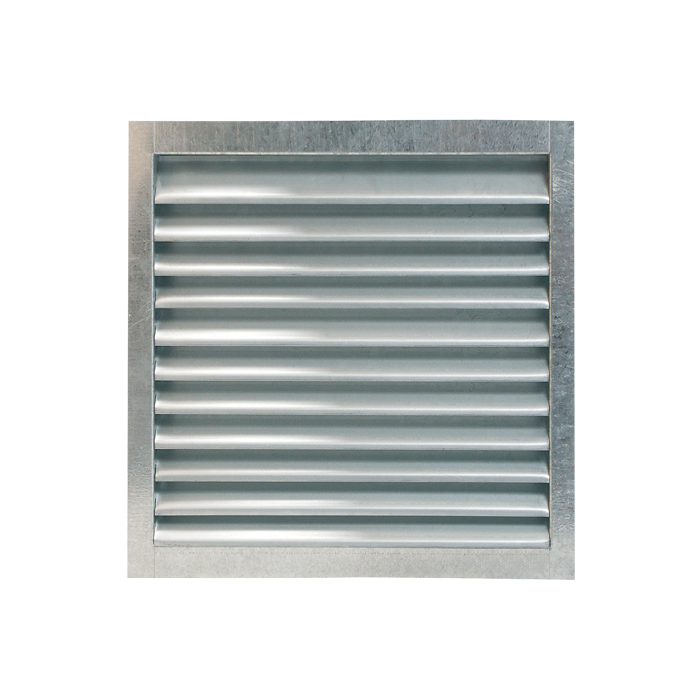

Grille de ventilation Galva au pas de 30 mm

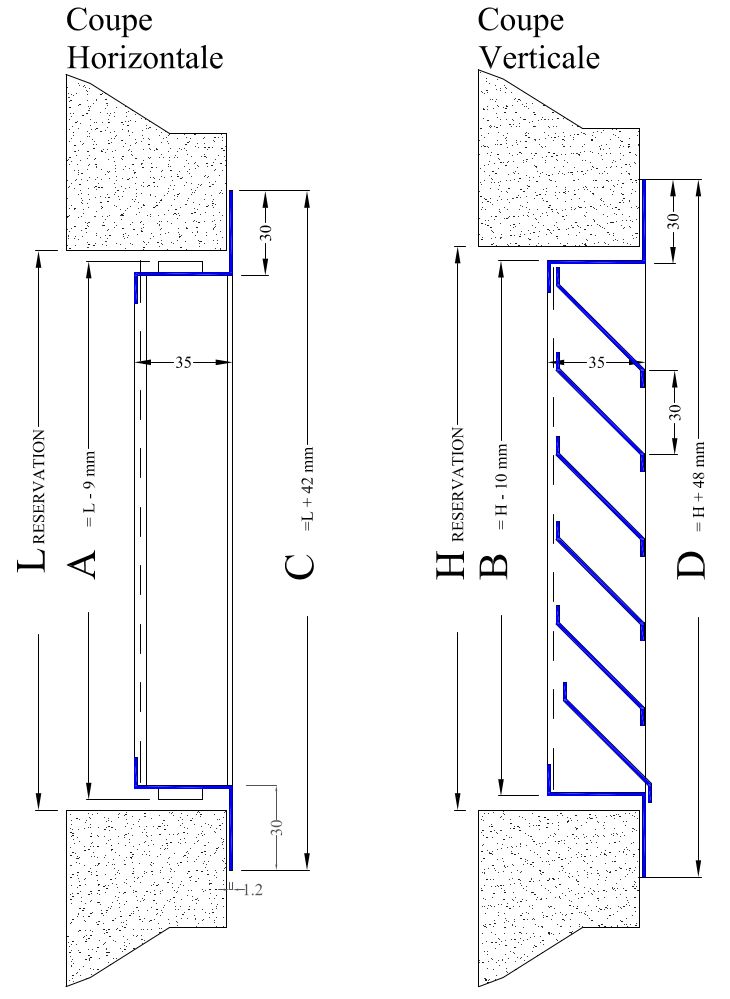

Plans Techniques – Grille Extérieure Galvanisée au pas de 30 mm (Longueur L x Hauteur H)

Surface de passage d’air utile en m² (Surface Libre)

Longueur réservation L mm x Hauteur réservation H mm / Longueur grille A mm x Hauteur grille B mm

H/L		200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
	B/A	191	291	391	491	591	691	791	891	991	1091	1191	1291	1391	1491	1591	1691	1791	1891	1991
200	190	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09	0,10	0,11	0,12	0,13	0,14	0,15	0,16	0,17	0,18	0,19	0,20
300	290	0,03	0,05	0,07	0,08	0,10	0,11	0,13	0,15	0,16	0,18	0,20	0,21	0,23	0,25	0,26	0,28	0,30	0,31	0,33
400	390	0,05	0,07	0,09	0,12	0,14	0,16	0,18	0,21	0,23	0,25	0,28	0,30	0,32	0,35	0,37	0,39	0,41	0,44	0,46
500	490	0,06	0,09	0,12	0,15	0,18	0,21	0,24	0,27	0,30	0,33	0,36	0,39	0,42	0,45	0,48	0,50	0,53	0,56	0,59
600	590	0,07	0,11	0,15	0,18	0,22	0,25	0,29	0,33	0,36	0,40	0,44	0,47	0,51	0,55	0,58	0,62	0,65	0,69	0,73
700	690	0,09	0,13	0,17	0,21	0,26	0,30	0,34	0,39	0,43	0,47	0,52	0,56	0,60	0,64	0,69	0,73	0,77	0,82	0,86
800	790	0,10	0,15	0,20	0,25	0,30	0,35	0,40	0,45	0,50	0,55	0,59	0,64	0,69	0,74	0,79	0,84	0,89	0,94	0,99
900	890	0,11	0,17	0,22	0,28	0,34	0,39	0,45	0,51	0,56	0,62	0,67	0,73	0,79	0,84	0,90	0,95	1,01	1,07	1,12
1000	990	0,13	0,19	0,25	0,31	0,38	0,44	0,50	0,57	0,63	0,69	0,75	0,82	0,88	0,94	1,00	1,07	1,13	1,19	1,26
1100	1090	0,14	0,21	0,28	0,35	0,42	0,48	0,55	0,62	0,69	0,76	0,83	0,90	0,97	1,04	1,11	1,18	1,25	1,32	1,39
1200	1190	0,15	0,23	0,30	0,38	0,46	0,53	0,61	0,68	0,76	0,84	0,91	0,99	1,06	1,14	1,21	1,29	1,37	1,44	1,52
1300	1290	0,17	0,25	0,33	0,41	0,50	0,58	0,66	0,74	0,83	0,91	0,99	1,07	1,16	1,24	1,32	1,40	1,49	1,57	1,65
1400	1390	0,18	0,27	0,36	0,45	0,53	0,62	0,71	0,80	0,89	0,98	1,07	1,16	1,25	1,34	1,42	1,51	1,60	1,69	1,78
1500	1490	0,19	0,29	0,38	0,48	0,57	0,67	0,77	0,86	0,96	1,05	1,15	1,24	1,34	1,44	1,53	1,63	1,72	1,82	1,91
1600	1590	0,20	0,31	0,41	0,51	0,61	0,72	0,82	0,92	1,02	1,13	1,23	1,33	1,43	1,54	1,64	1,74	1,84	1,94	2,05
1700	1690	0,22	0,33	0,44	0,54	0,65	0,76	0,87	0,98	1,09	1,20	1,31	1,41	1,52	1,63	1,74	1,85	1,96	2,07	2,18
1800	1790	0,23	0,35	0,46	0,58	0,69	0,81	0,92	1,04	1,15	1,27	1,39	1,50	1,62	1,73	1,85	1,96	2,08	2,19	2,31
1900	1890	0,24	0,37	0,49	0,61	0,73	0,85	0,98	1,10	1,22	1,34	1,47	1,59	1,71	1,83	1,95	2,08	2,20	2,32	2,44
2000	1990	0,26	0,39	0,51	0,64	0,77	0,90	1,03	1,16	1,29	1,41	1,54	1,67	1,80	1,93	2,06	2,19	2,32	2,44	2,57

Tarifs HT – Longueur L x Hauteur H

H/L	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	32	32	33	34	35	36	37	38	39	40	41	42	43	45	47	48	49	70	85	87	89	92	224	233	243	248	254	273	292
150	32	32	33	34	35	36	37	38	39	40	41	42	43	45	47	48	49	70	85	87	89	92	224	233	243	248	254	273	292
200	51	51	51	53	55	56	58	60	62	64	65	67	69	72	76	78	80	81	93	130	134	138	228	238	248	253	259	279	298
250	52	52	54	56	58	60	62	64	66	69	71	73	75	79	83	89	95	103	110	135	140	146	263	275	286	292	299	324	350
300	52	56	55	57	60	62	64	66	68	71	73	75	77	82	86	90	90	105	113	139	144	149	271	284	297	305	314	339	364
350	67	67	68	70	72	74	77	80	82	85	88	91	94	98	102	105	109	111	114	144	148	176	288	299	301	314	326	344	362
400	69	71	75	78	81	84	87	91	94	97	101	104	107	113	121	129	134	135	131	184	191	200	302	316	329	337	345	376	407
450	78	79	80	82	85	88	91	95	98	102	105	108	112	118	124	132	130	133	137	191	200	207	318	335	352	363	374	405	436
500	78	84	85	88	92	96	99	103	107	110	114	118	122	128	135	138	141	145	149	206	214	222	334	354	374	389	404	434	465
550	79	84	85	89	93	97	101	106	112	113	115	120	126	134	142	146	150	154	158	214	223	232	353	369	386	402	417	450	483
600	80	85	87	93	102	106	111	118	125	125	125	133	140	150	159	165	169	174	179	238	247	257	387	404	420	441	461	495	530
650	96	106	107	110	113	117	122	128	135	139	143	149	159	164	175	180	184	189	194	258	264	276	417	443	459	478	498	523	554
700	101	112	113	118	122	128	133	138	143	149	154	167	168	178	183	188	192	198	203	265	276	287	458	476	494	513	533	562	591
750	101	112	113	118	122	128	133	138	143	149	154	167	168	178	183	188	192	198	203	265	276	287	458	476	494	513	533	562	591
800	107	119	120	126	133	138	143	151	158	166	173	175	176	185	194	199	204	210	214	279	291	307	480	502	522	543	563	591	620
850	113	125	126	131	136	142	147	156	165	172	180	184	187	197	207	217	223	229	235	301	319	333	510	531	536	574	596	627	658
900	118	131	133	136	140	145	150	161	171	179	186	192	198	209	219	229	234	241	247	320	334	348	540	561	583	606	629	662	695
950	119	137	138	143	148	154	160	169	177	185	193	199	205	216	227	234	240	247	254	327	341	355	580	600	621	652	683	718	754
1000	128	142	144	150	157	163	170	177	183	191	199	205	212	223	234	240	246	253	260	334	348	363	620	639	659	698	736	775	814
1100	142	158	159	167	174	181	189	197	205	213	221	228	235	248	260	266	273	283	293	366	382	398	659	698	736	756	775	833	891
1200	148	160	166	174	181	189	197	205	213	222	230	238	245	258	271	280	289	297	305	380	397	414	712	743	775	814	853	910	966
1300	162	180	181	190	198	207	217	225	233	242	251	260	268	285	301	308	316	325	334	412	430	449	742	767	793	833	872	927	983
1400	280	280	282	299	316	324	332	349	366	376	386	399	411	430	448	470	491	512	534	573	627	752	772	791	811	851	891	945	1000
1500	291	291	291	308	325	332	339	356	374	387	400	412	424	449	473	492	511	539	566	602	646	775	796	820	844	887	930	979	1028
1600	345	345	349	369	390	397	404	425	445	465	484	497	510	546	581	601	620	659	698	736	775	798	821	849	877	923	969	1012	1056
1700	355	355	358	378	398	411	425	445	465	484	504	518	533	567	600	620	639	678	717	775	820	842	864	894	923	965	1007	1055	1104
1800	368	368	368	387	407	426	445	465	484	504	523	540	556	588	620	639	659	697	736	814	864	882	907	938	969	1007	1046	1098	1151
1900	394	394	397	417	436	455	475	494	513	533	552	568	584	612	639	663	686	721	756	839	897	926	955	991	1027	1065	1104	1165	1226
2000	381	381	427	446	465	485	504	523	542	562	581	597	612	636	659	686	712	744	775	864	930	967	1004	1044	1085	1124	1163	1232	1302

Caractéristiques.

Surface de passage d’air utile en m² (Surface Libre)

Caractéristiques

Caractéristiques

Caractéristiques

Pattes à sceller – PASC

Pattes à fixer – PASF

Ressorts maçonneries – RM
